工程機械轉向系常見典型故障診斷與排除

輪式工程機械轉向系結構及其性能直接關系到機械行駛的穩定性和作業的*性，在使過程中轉向系的零、部件會產生磨損、變形及疲勞裂紋，會影響機械的正常使用。

00001.

典型故障分析排除

00002.

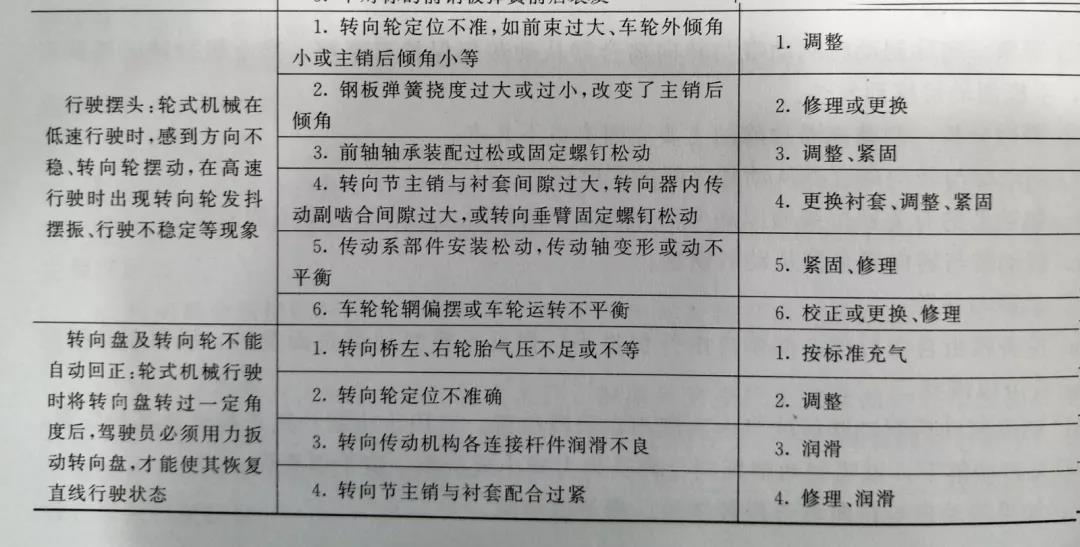

機械式轉向系典型故障原因及排除如表3-1所示。

2.診斷實例

(1) 故障現象 叉車向左、右轉彎時，轉動轉向盤，感到沉重費力。

(2)故障原因

①轉向螺桿上下軸承調整得過緊或軸承損壞。

②齒條與齒扇嚙合間隙調整過緊。

③橫、直拉桿球頭裝置調整過緊。

④橫拉桿、轉向橋彎曲變形。

⑤轉向裝置潤滑不良，如轉向機內缺油;各球節未及時潤滑，使摩擦阻力增大。

(3)故障診斷與排除

①拆下轉向機搖臂，轉動轉向盤感覺沉重，則應調整齒條與齒扇、螺桿軸承的緊度，若感覺有松緊不均或內部有卡住現象，則應檢查螺桿、鋼球、導管夾、齒條和軸承有無毛刺或損壞，必要時修理或更換。

②轉動轉向盤檢查時，如感到輕松，則說明轉向機內部良好，應檢查傳動機構是否配合過緊以及潤滑不良，必要時應進行調整、潤滑。

③若以上情況均屬良好，則應檢查轉向橋是否變形、輪胎氣壓是否充足。
